Ограждение для объектов электросетевого комплекса - обязательная конструкция, которая обеспечивает защиту территории с высоковольтным электрооборудованием и системами распределения электроэнергии.

Пример исполнения

Ограждение формируется из нескольких секций. Каждая секция состоит из:

  • Cварная cетчатая панель крепится к металлическим стойкам прямоугольного сечения скобами с крепёжными элементами (болт мебельный М6х110 + гайка антивандальная, шайба, шайба гровера). Открытые концы стоек закрыты специальными пластиковыми заглушками для защиты от попадания внутрь влаги.
  • Сверху устанавливается дополнительное козырьковое ограждение, состоящее из кронштейнов и спирального барьера безопасности «Егоза».
  • Противоподкопный барьер помещается в грунт в пространство между стойками и крепится к ним стальной проволокой или методом сварки.
  • В состав ограждений включаются ворота, калитки для контролируемого проезда (прохода) транспорта и людей на территорию объекта.

Общая высота ограждения над уровнем земли
не менее 2700 мм
Высота сетчатой панели
2230 мм.
Размер ячейки панели (ширина х высота)
50 х 150 мм
Диаметр стального прутка панели
Ø5 мм
Жесткость конструкции
V-образные гибы
Стойка (профильная труба)
80х80х2 мм, длина 3300мм.
Крепление панелей к стойкам
Скоба 40х40х2 + болт мебельный М6х110 + гайка антивандальная
Способ установки стоек
замоноличивание бетоном в скважины
Диаметр спирального барьера
Ø500 мм
Способ установки спирального барьера безопасности
на кронштейны из швеллера 60х32х4
Противоподкопный барьер
высота 500 мм., пруток ∅16 мм., ячейка 150х150мм.
Защитное покрытие
цинк и порошково-полимерное
Цвет ограждения
RAL 5015 (голубой)
Свяжитесь с нами для получения дополнительной информации по данному типовому решению
Связаться с нами
Ограждения «Топаз» защищают объекты
ПАО РАО «Энергетические системы востока»
ПАО «Камчатэнерго»
ОАО «Сахалинэнерго»
АО «ДГК»
Сакмарская солнечная электростанция
Сургутская ГРЭС-2
филиалы ПАО «РусГидро»
АО «Бурейская ГЭС»
АО «Нижнебурейская ГЭС»

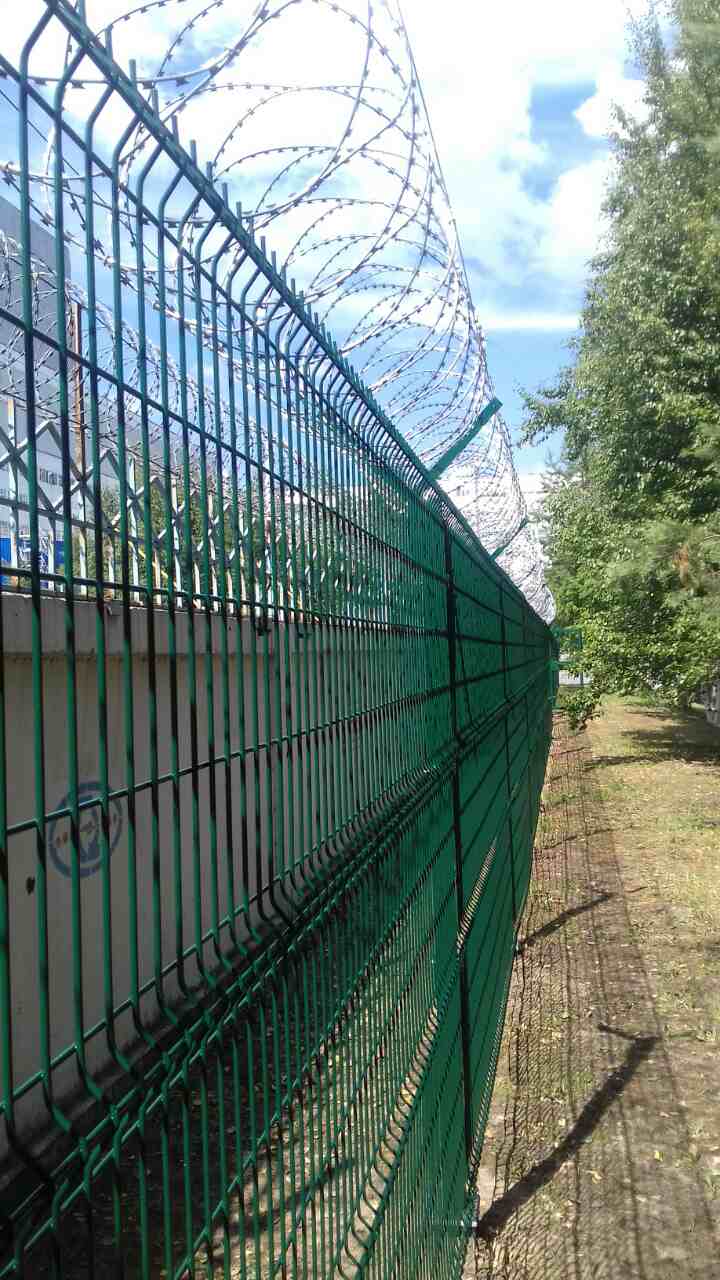

Примеры исполнения
Описание

При использовании предлагаемого нами варианта вы получаете экономический эффект за счет сочетания эффективности, простоты монтажа, функциональности и оптимальной стоимости ограждения. Конфигурация ограждения может быть изменена в соотвествии с требованиями Заказчика, технического задания на объект или решений проектных организаций. Завод «Егоза» может предложить Вам различные виды конфигураций металлических сетчатых ограждений индивидуально под специфику любого объекта электросетевой инфраструктуры. Металлическое ограждение на основе сетчатых панелей на сегодняшний день представляет собой оптимальное по затратам и эффективности решение для важных объектов сетевой инфраструктуры. Преимущества этого вида преград:

  • простая конструкция малого веса и высокой прочности - сварные панели имеют ребра жесткости и защиту от коррозии специальными покрытиями;
  • высота ограждения, как длина одной секции подбирается из нескольких вариантов, что позволяет рассчитать потребность в модулях заранее;
  • для доставки секций достаточно использования обычного грузового автомобиля.
  • при монтаже панельного ограждения не требуется подъемная техника и специально обученный персонал.

На всех типах ограждений могут быть установлены технические средства охраны периметра в том числе: емкостные, инфракрасные, вибрационные извещатели и т.д.
